七、备选列表操作
备选列表附于词库之中，由
按钮打开。
按钮打开。备选列表界面
备选列表设计目的为项目开始前进行植物选择，主要功能是从词库中选择性导出部分词条并导出至excel电子表格或直接生成cad表格，同时也支持根据植物名称和规格批量生成cad图例。备选列表的条目独立于词库，它内部的修改不会影响词库数据，你也可以在词库词条的基础上进行增加或修改。

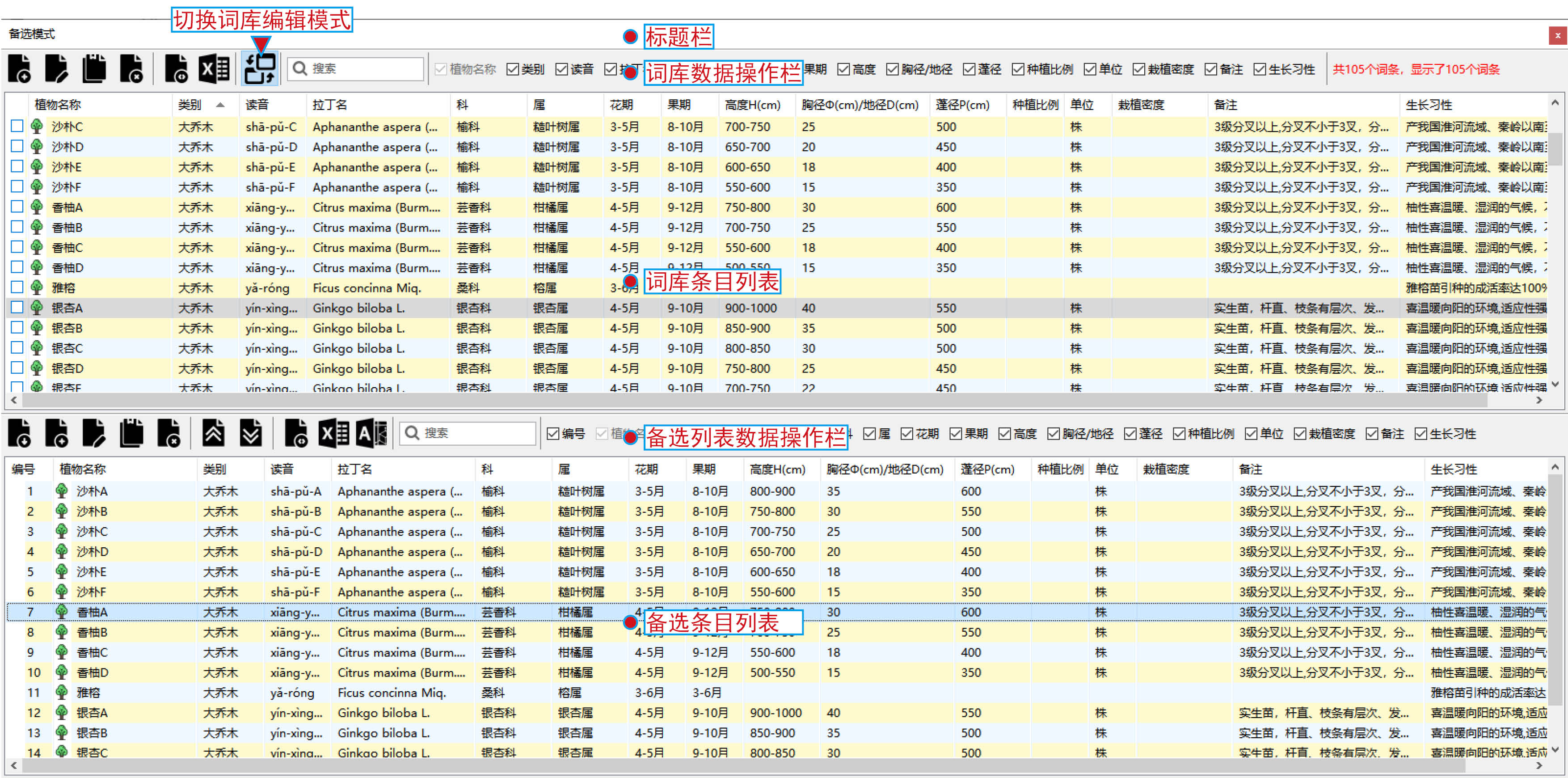

界面组成
- 备选列表数据操作栏：用于编辑备选列表条目，包括增加、修改、删除、导出excel、插入cad表格、生成图例操作等等；
- 备选条目列表：显示备选的条目；
操作说明
：快捷键Shift+T，从词库中选择一个或多个词条至备选列表中，要求词库中有一个或多个词条选中的情况下才能使用，该操作不会影响词库。
：快捷键Shift+D，自定义一个或多个词条至备选列表中，该操作不会影响词库。
：快捷键Shift+E，在备选列表中编辑一个已有词条，该操作不会影响词库。
：快捷键Shift+C，在备选列表中复制一个已有词条，并打开其编辑框，该操作不会影响词库。
：快捷键Shift+Delete，从备选列表中删除一个或多个已有词条，可以按住ctrl或shift键进行多选后删除，该操作不会影响词库。
：快捷键Ctrl+]，用于改变词条顺序，在备选列表中将一个或多个词条上移一行，可以按住ctrl或shift键进行多选后上移。
：快捷键Ctrl+[，用于改变词条顺序，在备选列表中将一个或多个词条下移一行，可以按住ctrl或shift键进行多选后下移。
：快捷键Shift+R，显示备选列表中所有词条，特别是当搜索词条后，如果需要显示所有词条，需要用到该功能。
：快捷键Shift+S，导出备选列表中所有词条至excel。
：快捷键Shift+I，将备选列表写入cad。
：快捷键Shift+B，将对应植物生成cad图块。- 搜索功能：将会根据名称搜索相关词条。
生成图块演示视频
插入植物图例图块演示视频

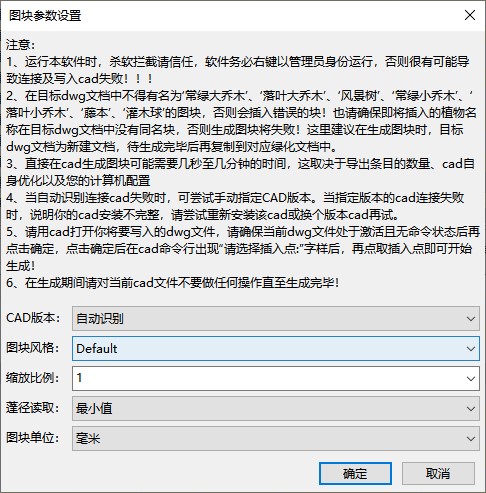

图块配置窗口介绍
- CAD版本：用于指定已打开的将要写入的CAD的版本，在自动识别连接失败的情况下，请手动指定版本；
- 图块风格：指定将要插入的图块使用哪种风格。可以自定义风格，如何自定义图块风格请看下方板块；
- 缩放比例：插入的图块的直径为对应植物条目的蓬径信息。举个例子，若此处指定为x，那么图块的直径会缩放为蓬径的x倍；
- 蓬径读取：指定插入图块的直径以蓬径的哪个数值为准。比如，某一个植物的蓬径信息为400-500，如果选最小值，则取400为准；选中间值，则取450为准；选最大值，则取500为准；
- 图块单位：指定插入图块的图纸单位，若绿化图纸以米为单位，此处选米；图纸以毫米为单位，这里选毫米。
图块问题提示
| 图块内规格数据文字出现Null | 原因 |
|---|---|
| Null | 代表该植物词条既无胸径地径数据，也无蓬径数据，那么图块将以默认大小展示 |
| φxxNull或rxxNull或DxxNull，xx代表数值 | 代表该植物词条有胸径地径数据，但无蓬径数据，那么图块将以胸径地径为直径展示 |
| RxxNull，xx代表数值 | 代表该植物词条有蓬径数据，但无胸径地径数据，那么图块将以蓬径为直径展示 |
关于生成cad图块的一些提醒：
- 当使用生成图例功能时，在目标dwg文档中不得有名为'常绿大乔木'、'落叶大乔木'、'风景树'、'常绿小乔木'、'落叶小乔木'、'藤本'、'灌木球'的图块，否则会插入错误的块！也请确保即将插入的植物名称在目标dwg文档中没有同名块，否则生成图块将失败！这里建议在生成图块时，目标dwg文档为新建文档，待生成完毕后再复制到对应绿化文档中。
